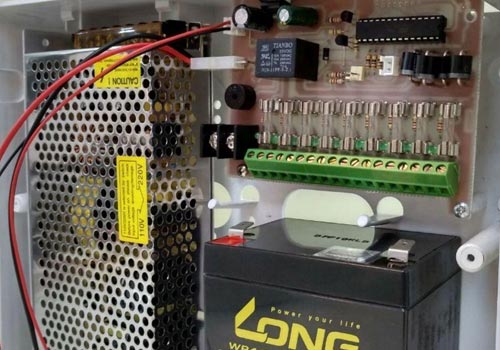

نقشه مدار الکترونیکی یو پی اس (UPS) یک نقشه مدار چاپی است که برای سیستم های یو پی اس استفاده می شود. این نقشه مدار الکترونیکی شامل اجزای الکتریکی و الکترونیکی مختلفی مانند ترانسفورماتورها، دیودها، ترانزیستورها، مقاومت و خازن ها است. برای تأمین برق پایدار و مداوم به دستگاه های الکتریکی و الکترونیکی مورد استفاده قرار می گیرد. همچنین این نقشه مدار الکترونیکی به طور کلی برای جلوگیری از افت و نوسانات ولتاژ و جریان برق و همچنین حفاظت از دستگاههای الکتریکی در صورت قطعی برق استفاده می شود. در این مقاله به طور کامل به بررسی این موارد و اهمیت خرید یو پی اس می پردازیم.
نقشه مدار الکترونیکی یو پی اس چیست و چه کاربردی دارد؟
یک نقشه مدار الکترونیکی یو پی اس (UPS) می تواند جزء مختلف مدارها و اجزا را که در یک دستگاه UPS وجود دارند، نشان دهد. UPS یک دستگاه الکترونیکی است که به منظور حفظ تامین برق پایدار برای دستگاههای الکتریکی مورد استفاده قرار می گیرد. وظیفه اصلی یک UPS این است که در صورت قطعی یا نوسانات برق، از طریق باتری های داخلی خود برق فراهم کند تا دستگاه ها متوقف نشوند یا آسیب نبینند.
یو پی اس آنلاین
یو پی اس (UPS) آنلاین یک نوع یو پی اس است که در حالت عادی برق را از باتری ها تأمین نمی کند. بلکه برق ورودی را بهصورت مداوم از طریق یک مبدل AC به DC به باتری ها تبدیل کرده و بعداً آن را به AC باز می گرداند. به این ترتیب، باتری ها بهصورت مستقیم تجهیزات را تامین نمی کنند و همیشه در حال شارژ و آماده به کار هستند.
برخلاف یو پی اس های آفلاین که در صورت قطع برق یا نوسانات آن برق را از باتری ها فراهم می کنند، یو پی اس آنلاین در هر لحظه برق از باتری ها را به تجهیزات متصل فراهم می کند. همچنین به طور مداوم و بدون وقفه بین برق شهری و باتری سوئیچ می کند، بنابراین زمان انتقال صفر دارد.
یو پی اس آفلاین
یو پی اس (UPS) آفلاین یک نوع یو پی اس است که در حالت عادی، برق را از منبع اصلی (برق شهری) به تجهیزات متصل فراهم می کند. در زمانی که برق شهری قطع یا نوسانات داشته باشد، یو پی اس آفلاین به صورت سریع به باتری ها تغذیه می کند تا تجهیزات را از نوسانات و قطع برق محافظت کند.
برخلاف یو پی اس آنلاین که بهصورت مداوم برق را از باتری ها فراهم می کند، یو پی اس آفلاین در حالت عادی برق را به صورت مستقیم از منبع برق اصلی به تجهیزات متصل می کند. زمانی که برق شهری قطع می شود یا نوسانات برق رخ می دهد و خطر آسیب به تجهیزات وجود دارد. ups به صورت سریع از باتری های داخلی خود برق را تأمین می کند.
یو پی اس لاین اینتراکتیو
ups لاین اینترکتیو (UPS Line Interactive) یک نوع سیستم یو پی اس است که برای حفاظت از تجهیزات الکترونیکی در برابر نوسانات و قطعی برق استفاده می شود. این نوع یو پی اس با استفاده از یک ترانسفورماتور خطی یا سوییچینگ و یک باطری، ولتاژ و جریان برق ورودی را تنظیم و پایدار می کند. در صورتی که ولتاژ ورودی نوسان کند یا قطع شود، یو پی اس به صورت خودکار به باتری های خود تغذیه می کند تا تجهیزات الکترونیکی را در مقابل این نوسانات و قطعی برق محافظت کند. این نوع یو پی اس به عنوان یک راه حل اقتصادی برای حفاظت از تجهیزات حساس الکترونیکی در مقابل مشکلات برق، مانند نوسانات و سرریز ولتاژ، استفاده می شود.
مزایای یو پی اس
انواع نقشه مدار الکترونیکی یو پی اس

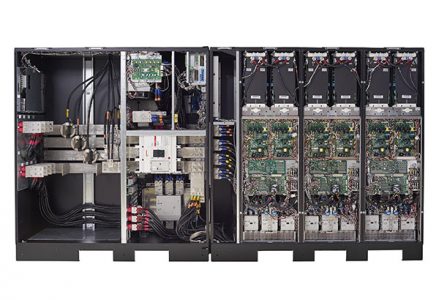

ارزیابی و بررسی مدار قدرت (Power Circuit Analysis)
- ورودی برق (Input Power): بررسی ویژگی های برق وارد شده به مدار از شبکه یا منبع برق.
- مدار تبدیل (Conversion Circuit): بررسی مدار تبدیل برق از DC به AC (ویا برعکس)، که برای تأمین برق به دستگاه های الکتریکی استفاده می شود.
تحلیل مدار باتری (Battery Circuit Analysis)
- شارژ باتری (Battery Charging): بررسی مدار شارژ باتری برای اطمینان از شارژ صحیح باتری.
- تخلیه باتری (Battery Discharge): بررسی مدار تخلیه باتری و اطمینان از ارائه برق به دستگاه ها در صورت نیاز.
بررسی مدار کنترل (Control Circuit Analysis)
- سیستمهای کنترل (Control Systems): بررسی سیستم های کنترلی که مدارات تبدیل و باتری را مدیریت می کنند.
- حسگرها و سیگنال ها (Sensors and Signals): بررسی حسگرها و سیگنال هایی که به کنترل عملکرد UPS کمک می کنند.
بررسی مدار حفاظت (Protection Circuit Analysis)
- مدارهای حفاظت (Protection Circuits): بررسی مدارهای حفاظت در برابر جریان های بیش از حد، افزایش دما، و سایر خطرات.
تحلیل اتصالات (Connection Analysis)
- اتصالات فیزیکی (Physical Connections): بررسی اتصالات بین اجزا و قطعات مختلف مدار UPS.
بررسی و تحلیل نرم افزار (Software Analysis)
- برنامه نویسی و کنترل (Programming and Control): اگر UPS دارای قسمت نرم افزاری باشد، بررسی کنترل ها و برنامه نویسی مرتبط با آن.
بررسی و تحلیل مدار یو پی اس کمک می کند تا مهندسان الکترونیک و تکنسین ها عیب یابی، بهینه سازی و توسعهی مدارها را انجام دهند. این تحلیل می تواند با استفاده از ابزارهای مختلف نظیر نرم افزارهای شبیه سازی، ابزارهای مختلف اندازهگیری و ابزارهای تست انجام شود.
شرکت های مختلفی انواع یو پی اس را به بازار عرضه می کنند. یکی از شرکت های معتبر و باسابقه در فروش انواع یو پی اس شرکت پویا انرژی ماندگار پارس است. شما عزیزان می توانید با مراجعه به سایت در قسمت فروشگاه انواع یو پی اس های مورد نیاز خود را سفارش دهید.
یو پی اس (UPS) یک منبع تامین برق بهصرفه (Uninterruptible Power Supply) است که در زمان قطعی یا نوسانات برق، برق پایدار به تجهیزات الکتریکی فراهم می کند. نقشه مدار الکترونیکی یو پی اس شامل اطلاعاتی مانند موقعیت و اتصالات باتری، تراشه ها، قطعات الکترونیکی، رله ها و سایر اجزا مهم مدار یو پی اس است. طراحان الکترونیک از این نقشه ها برای تولید و تست مدارات الکترونیکی و همچنین تعمیر و نگهداری دستگاههای UPS استفاده می کنند. در این مقاله به طور کامل به بررسی نقشه مدار الکترونیکی یو پی اس و نکات آن پرداختیم. شما عزیزان می توانید سوالات خود را در این زمینه با ما در میان بگذارید.
